成熟城區配電自動化通信解決方案

目前，光通道是電力系統配電自動化接入網的主導通信方式，但對于地形復雜、高樓林立的成熟城區，很多地方光纖敷設困難且建設成本較高，這時采用LTE無線寬帶專網作為接入網，可以解決“最后一公里”的問題，經濟便捷。

華為基于LTE無線專網的成熟城區配電自動化通信解決方案，可實現在成熟城區配電通信網絡靈活組網，降低組網成本，具有易部署、易擴展、高可靠的優良特征。如圖所示:

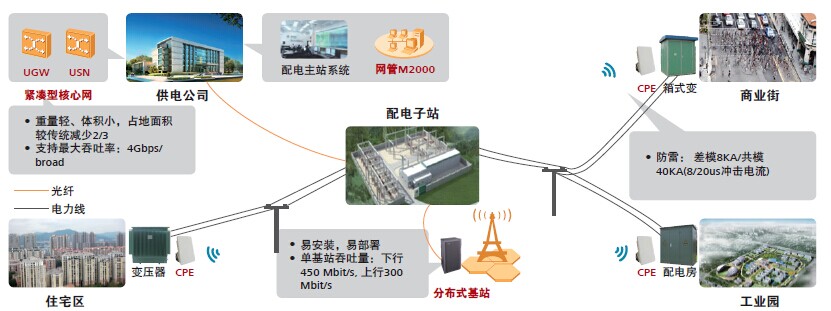

成熟城區配電自動化通信方案

緊湊核心網：是LTE系統核心網絡設備，主要負責控制面的移動性管理，包括用戶上下文和移動狀態管理，分配用戶臨時身份標識；鑒權管理等。緊湊核心網可部署在供電公司，支持SGSN&MME、GGSN&S/P-GW、CG、DNS、HLR&HSS和PCRF等多個網元集成到一個機柜中，以提高核心網設備的集成度，減少機房占地，降低設備成本。

分布式基站e nodeB(RRU+BBU)：負責無線信號的收發功能，實現光纖傳輸網絡和CPE之間的通信。分布式基站可以選址在電力供電局或者變電站位置，供電局和變電站為電力公司物業能保證傳輸和電源的供應，是基站布局的最好位置。

無線通信終端CPE：提供用戶設備和基站之間連接，主要功能是將電力設備傳遞的數據轉化為無線信號，傳遞到網絡層；并接受主站層通過網絡層下發的控制信號傳遞給電力設備。CPE主要在開閉所、環網柜等處就近部署，根據電力104或101規約出FE口或者RS串口與FTU/TTU/DTU等設備進行連接從而完成采集、控制數據的雙向傳遞。

iManager M2000（網絡管理系統）：憑借統一的網絡管理平臺，能夠屏蔽不同制式網絡差異，緊跟網絡演進步伐，具備未來網絡管理能力；iManager M2000由硬件平臺ATAE，以及兩個組件CME和iSStar構成。

方案特點

(1)易建易維易擴：無需光纖敷設，后期擴容時可直接加裝CPE和更新數據；

(2)動態帶寬分配：根據業務的不同優先級來進行帶寬分配，從而保證高優先級業務（如繼電保護、遙控）等的業務等級；

(3)高安全高可靠：雙向鑒權、UTRAN加密、信令完整性保護等措施保障通信網路的安全可靠；

(4)低時延：扁平化IP網絡架構，網元節點少，時延低。
